您现在的位置：主页 > 产品中心> 螺旋式 EMI 电磁屏蔽垫片

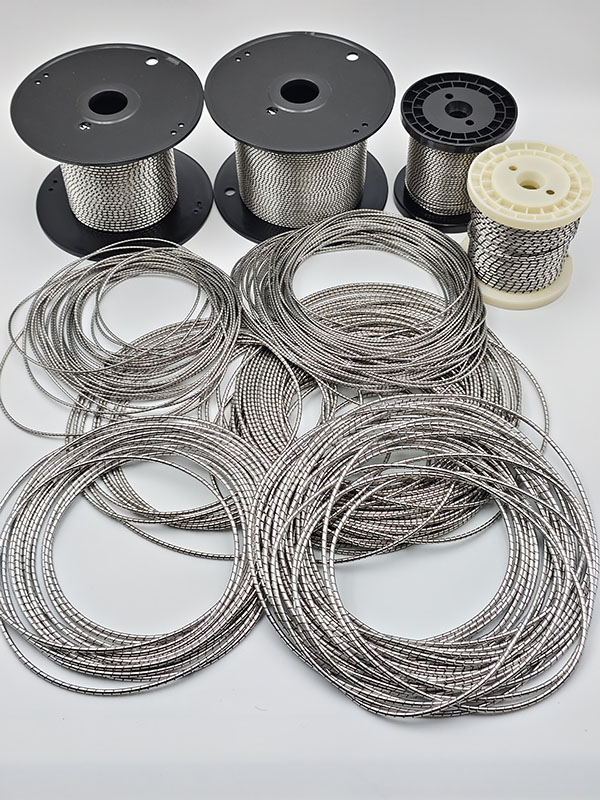

螺旋管 EMI 电磁屏蔽垫片，电磁屏蔽线
- 规格参数
螺旋式 EMI 电磁屏蔽垫片 ARC-SG
我们的螺旋式 EMI 屏蔽垫片是一种经济且可靠的 EMI/RFI 屏蔽解决方案， 适用于电子设备外壳、通信设备、精密仪器以及其他需要高性能电磁屏蔽的应用。 本产品采用螺旋成型金属带制造，具有优异的弹性、耐久性以及长期抗压缩永久变形能力。
产品特点
材料选项：
不锈钢（优异的弹性记忆与耐腐蚀性）
铍铜（高导电性与卓越的屏蔽性能）
钛材（重量轻、耐腐蚀性高）
表面处理 / 涂层（可选）：
锡镀层
镍镀层
铝涂层
其他定制涂层可根据需求提供
屏蔽性能：
在宽频范围内提供中到高等级的屏蔽效率。
实际性能取决于安装几何结构与压缩量。
弹性性能：
螺旋结构保持稳定弹力，并在重复压缩下减少永久变形。
安装方式：
适用于槽式安装，安装简便、固定可靠。
定制能力：
可根据需求提供不同直径、带宽、线圈密度及弹力等级。
亦可根据客户要求定制材料与尺寸。
应用领域
电子设备外壳
控制柜与通信设备
半导体工艺设备
需要 EMI/RFI 防护的仪器装置
ARC-SG 螺旋 EMI 垫片 – 公制规格列表（同一行显示高/中/低三种弹力）
| 公制直径 (mm) | 英寸 | Quick-Shield 对应型号 | ARC-SG 对应型号（高 / 中 / 低） |
| 0.864 mm | 0.034" | NI-02 / NM-02 / NL-02 | SG-086SHN / SG-086SMN / SG-086SLN |
| 1.194 mm | 0.047" | NI-03 / NM-03 / NL-03 | SG-119SHN / SG-119SMN / SG-119SLN |
| 1.600 mm | 0.063" | NI-04 / NM-04 / NL-04 | SG-160SHN / SG-160SMN / SG-160SLN |
| 1.778 mm | 0.070" | NI-070 / NM-070 / NL-070 | SG-178SHN / SG-178SMN / SG-178SLN |
| 1.981 mm | 0.078" | NI-05 / NM-05 / NL-05 | SG-198SHN / SG-198SMN / SG-198SLN |
| 2.388 mm | 0.094" | NI-06 / NM-06 / NL-06 | SG-239SHN / SG-239SMN / SG-239SLN |
| 2.616 mm | 0.103" | NI-103 / NM-103 / NL-103 | SG-262SHN / SG-262SMN / SG-262SLN |
| 2.769 mm | 0.109" | NI-07 / NM-07 / NL-07 | SG-277SHN / SG-277SMN / SG-277SLN |
| 3.175 mm | 0.125" | NI-08 / NM-08 / NL-08 | SG-318SHN / SG-318SMN / SG-318SLN |
| 3.531 mm | 0.139" | NI-139 / NM-139 / NL-139 | SG-353SHN / SG-353SMN / SG-353SLN |
| 3.581 mm | 0.141" | NI-09 / NM-09 / NL-09 | SG-358SHN / SG-358SMN / SG-358SLN |
| 4.369 mm | 0.172" | NI-11 / NM-11 / NL-11 | SG-437SHN / SG-437SMN / SG-437SLN |
| 4.750 mm | 0.187" | NI-12 / NM-12 / NL-12 | SG-475SHN / SG-475SMN / SG-475SLN |
| 6.350 mm | 0.250" | NI-16 / NM-16 / NL-16 | SG-635SHN / SG-635SMN / SG-635SLN |
| 7.925 mm | 0.312" | NI-20 / NM-20 / NL-20 | SG-792SHN / SG-792SMN / SG-792SLN |
完整型号定义说明（6 位结构，公制版本）
| 位数 | 参数 | 说明 | 示例 |
| ①②③ | 尺寸 | 公制直径代码（mm × 100），四舍五入并补齐三位 | 086, 160, 635 |
| ④ | 材料 | S = 不锈钢，B = 铍铜，T = 钛 | S, B, T |
| ⑤ | 弹力等级 | H = 高力，M = 中力，L = 低力 | H, M, L |
| ⑥ | 表面涂层 | N = 无，T = 锡镀层，I = 镍镀层，A = 铝涂层 | N, T, I, A |
| ⑦ | 芯材类型 | （可选）空白 = 无芯，G = 硅胶芯，P = 硅胶管芯，E = 环氧芯 | 空白, G, P, E |
芯材（⑦）为可选项，如未填写则视为“无芯”。
所有型号均以 “SG-” 为前缀（代表 Spiral Gasket）。
示例型号与说明（公制代码）
| 型号 | 含义说明 |
| SG-239SMNN | 2.388 mm（0.094"），不锈钢，中力，无涂层，无芯 |
| SG-353BMLG | 3.531 mm（0.139"），铍铜，低力，镍镀层，硅胶芯 |
| SG-318TLIA | 3.175 mm（0.125"），钛，高力，铝涂层，环氧芯 |
| SG-318THNP | 3.175 mm（0.125"），钛，高力，无涂层，硅胶管芯 |
| SG-635SMNI | 6.350 mm（0.250"），不锈钢，中力，镍镀层，无芯 |
